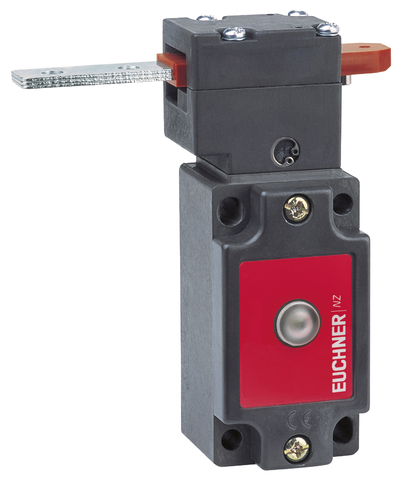

Công tắc an toàn NZ1VZ-528EL220-M (Euchner 082121)
Thông số kỹ thuật công tắc toàn Euchner NZ1VZ-528EL220-M (Order no. 082121)
đại lý euchner | đại lý NZ1VZ-528EL220-M | đại lý 082121
nhà phân phối euchner | nhà phân phối NZ1VZ-528EL220-M | Safety relay 082121
Electrical connection values
Kết nối cross section | 0.34 … 0.75 mm² |
Display module | |
AC | 230 V (Red) |
Điện áp cách điện định mức Ui | |
AC/DC | 250 V |
Điện áp chịu xung định mức Uimp | 2.5 kV |
Danh mục sử dụng | |
DC-13 | 4 A 24 V |
AC-15 | 4 A 230 V |
Short circuit protection according to IEC 60269-1 | 4A gG |
Chuyển đổi điện áp | |
min. at 10 mA | 12 V |
Chuyển đổi dòng điện | |
min. at 24 V | 1 mA |
thermal rated current Ith | 4 A |
Approach speed | max. 20 m/min |
Approach direction | A |
Kết nối type | |
1 x | M20 x 1.5 |
Number of door position NO contacts | 1 |
Number of door position positively driven contacts | 1 |
Extraction force | 35 N |
Actuation frequency | max. 1200 1/h |
Actuating force | 35 N |
Định hướng cài đặt | any |
Insertion depth | 52 mm |
Tuổi thọ cơ học | 2 x 10⁶ |
Retention force | 8 N |
Switching principle | Slow-action switching contact |
Cấp bảo vệ | IP67 |
Nhiệt độ môi trường | -25 … +80 °C |
Material | |
Thân | Anodized die-c alloy |
Contact | Silver alloy, gold flashed |
Kennwerte nach EN ISO 13849-1 / EN IEC 62061
B10D | Gebrauchsdauer | |
---|---|---|
Monitoring of the guard position | 4.5×106 | 20 y |
In combination with actuator ACTUATOR-Z-GN
Overtravel | 16 mm |
In combination with actuator ACTUATOR-Z-G
Overtravel | 4 mm |
