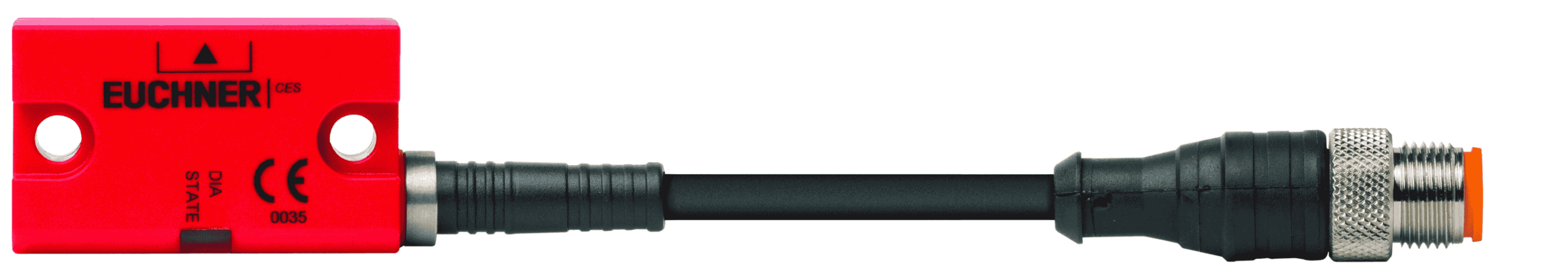

Công tắc an toàn CES-I-AP-M-C04-USI-162592 (Euchner 162592)
Thông số kỹ thuật công tắc toàn Euchner CES-I-AP-M-C04-USI-162592 (Order no. 162592)
đại lý euchner | đại lý CES-I-AP-M-C04-USI-162592 | đại lý 162592
nhà phân phối euchner | nhà phân phối CES-I-AP-M-C04-USI-162592 | Safety relay 162592
| Độ chính xác R | |
| according to EN 60947-5-2 |
Electrical connection values
| Cầu chì | |
| external (operating voltage) | 0.25 … 8 A |
| Điện áp cách điện định mức Ui | 300 V |
| Điện áp chịu xung định mức Uimp | 1.5 kV |
| Điện áp hoạt động DC | |
| UB | 24 V DC -15% … +15% regulated, residual ripple(The device tolerates voltage interruptions in the operating voltage, e.g. test pulses, of up to 5 ms. These voltage interruptions are also output on the outputs.) |
| Turn-on time | |
| Đầu ra an toàn | max. 300 ms |
| EMC yêu cầu bảo vệ | Acc. to EN IEC 60947-5-3 |
| Risk time according to EN 60947-5-3 | max. 260 ms |
| Cấp an toàn | III |
| Mức tiêu thụ dòng điện | |
| no load on outputs | max. 35 mA |
| Mức độ ô nhiễm (external, according to EN 60947-1) | 3 |
| Đầu ra an toàn FO1A / FO1B | |
| Kiểu đầu ra | Semiconductor outputs, p-switching, short circuit-proof |
| Điện áp đầu ra | |
| LOW U(FO1A) / U(FO1B) | 0 … 1 V DC |
| HIGH U(FO1A) / U(FO1B) | UB-1.5V … UB V DC (Values at a switching current of 50 mA without taking into account the cable lengths.) |
| dòng điện ngắn mạch định mức | 100 A |
| Thời gian chênh lệch | max. 10 ms |
| Danh mục sử dụng | |
| DC-13 | 24V 150mA (Caution: outputs must be protected with a free-wheeling diode in case of inductive loads.) |
| Off-state current Ir | max. 0.25 mA |
| Chuyển đổi dòng điện | |
| per safety output | 1 … 150 mA |
| Thời lượng xung kiểm tra | max. 0.3 ms (Applies to a load with C |
| Test pulse interval | min. 100 ms |
| Kết nối type | PUR cable, 2,000 mm, with plug connector M12x1, 5-pin; pin 5 not used |
| Mô men xoắn | |
| Fixing screws | max. 0.8 Nm |
| Thời gian trễ | 0.5 s |
| Dynamic bending radius | 10 x cable diameter |
| Static bending radius | 5 x cable diameter |
| Định hướng cài đặt | any |
| Tần số chuyển đổi | max. 1 Hz |
| Khoảng cách lắp đặt | |
| between 2 switches or 2 actuators | min. 80 mm |
| Kiểu gắn kết | Surface mounting on metal |
| Chống sốc và rung | Acc. to EN IEC 60947-5-3 |
| Cấp bảo vệ | IP67 |
| Cable ambient temperature (dynamic) | -25 … +65 °C |
| Cable ambient temperature (static) | -25 … +65 °C |
| Material | |
| Thân | Plastic, PBT |
| Rubber support | NBR 80 ±5 Shore |
Kennwerte nach EN ISO 13849-1 / EN IEC 62061
| PL | maximaler SIL | PFHD | Kategorie | Gebrauchsdauer | |
|---|---|---|---|---|---|
| Monitoring of the guard position | PL e | – | 4.1×10-9 | 4 | 20 y |
| The following applies to the approval according to UL | Operation only with UL Class 2 power supply or equivalent measures |
| Additional feature | Rubber support included |
In combination with actuator CES-A-BBN-C04-115271, CES-A-BBN-C04-EX-137527
| Switch-on distance | |
| Installation position C or D (broad side) | 11 mm |
| Installation position A or B (front side) | 15 mm |
| Secured switch-off distance sar | |
| in y direction | max. 60 mm |
| in x/z direction | max. 40 mm |
| Secured switching distance sao | |
| Installation position A or B (front side) | min. 10 mm |
| Installation position C or D (broad side) | min. 6 mm |
| Switching hysteresis | 1 … 2 mm |
In combination with actuator CES-A-BBN-161502
| Switch-on distance | |
| Installation position A + B | 30 mm |
| Installation position C + D | 25 mm |
| Secured switch-off distance sar | |
| in y direction / installation position C + D | max. 72 mm |
| in x/z direction / installation position C + D | max. 63 mm |
| in x/z direction / installation position A + B | max. 69 mm |
| in y direction / installation position A + B | max. 77 mm |
| Secured switching distance sao | |
| in x direction/installation position C + D | min. 10 mm |
| in z direction / installation position A + B | min. 15 mm |
| Switching hysteresis | |
| in x direction/installation position C + D | 1 … 2 mm |
| in z direction / installation position A + B | 1 … 2 mm |
In combination with actuator CES-A-BDN-06-161742
| Switch-on distance | |
| Installation position C | 23 mm |
| Installation position A | 26 mm |
| Secured switch-off distance sar | |
| Installation position C | max. 72 mm |
| Installation position A | max. 77 mm |
| Secured switching distance sao | |
| Installation position C | min. 10 mm |
| Installation position A | min. 16 mm |
| Switching hysteresis | 1 … 2 mm |
In combination with actuator CES-A-BDN-06-104730
| Switch-on distance | |
| Installation position C or D (broad side) | 15 mm |
| Installation position A or B (front side) | 19 mm |
| Secured switch-off distance sar | |
| in x/z direction | max. 40 mm |
| in y direction | max. 60 mm |
| Secured switching distance sao | |
| Installation position C or D (broad side) | min. 10 mm |
| Installation position A or B (front side) | min. 14 mm |
| Switching hysteresis | 1 … 2 mm |
Brand
Euchner
